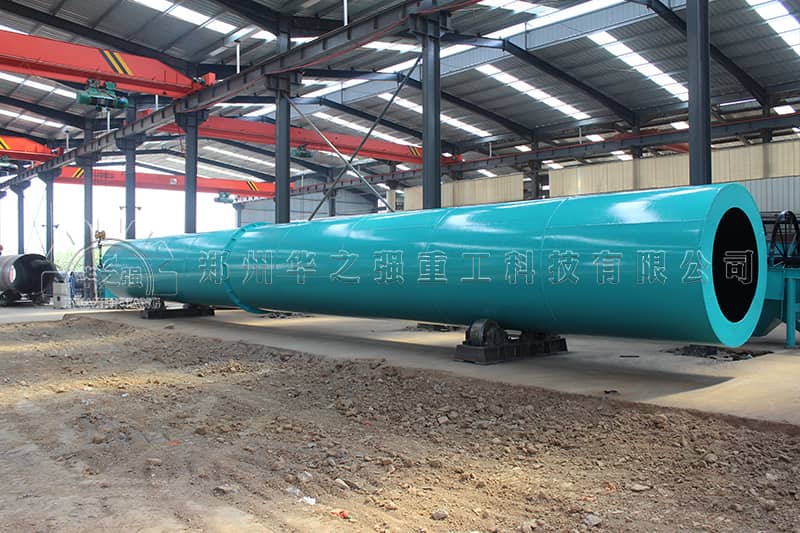

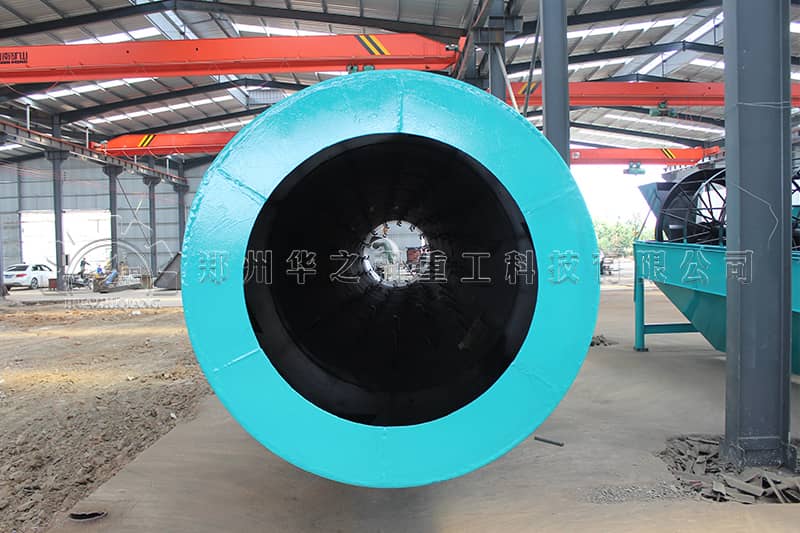

有機肥冷卻機
滾筒式冷卻機與滾筒式干燥機外形基本相同，物料由進料封頭加入，冷風由出料端進入，兩者逆流相遇，使其下降一定溫度。該機設計為冷風逆流減少了污染，改善了工作環境。與干燥機配套使用，可大大提高冷卻速度，減輕勞動強度，進一步去除部分水分和降低肥料顆粒溫度。回轉式冷卻機同時也可用于其它粉狀、粒狀物料的冷卻。該設備結構緊湊，冷卻效率高，性能可靠，適應性強。
Drum Fertilizer Cooler
Use and Features:
The shape of the drum cooler and the drum dryer is basically the same, the material is added from the feed head, the cold wind is entered from the discharge end, and the two counter current meets, making it down to a certain temperature. The machine is designed to reduce the pollution of the cold air and improve the working environment. Matching with dryer can greatly improve the cooling rate, reduce labor intensity, further remove some moisture and reduce the temperature of fertilizer granules. The rotary cooler can also be used for cooling other powdery and granular materials. The device has compact structure, high cooling efficiency, reliable performance and strong adaptability.
產品概述
該機是由我公司工作人員集多年復混肥生產經驗,開發出的新冷卻機。用于復混肥生產，冷卻肥料的溫度和粒度，于干燥機配套使用，可大大提高冷卻速度，減輕勞動強度，提高產量，進一步去除部分水分和降低復混肥的粒溫。同時也可用于其它粉狀、粒狀物料的冷卻，該設備結構緊湊，冷卻效率高，性能可靠，適應性強
工作原理
該系列轉筒冷卻機其工作原理是：由主電動機驅動皮帶和皮帶輪，通過減速機傳動給主動軸，通過安裝在主動軸上的對開式齒輪與固定在機體上的大齒圈相齒合，相向工作。物料從進料端加入，經筒體內部。引風機（與該機配套使用）的作用下使筒體內部空氣流動加快，通體內壁上安裝的揚料板不斷將物料翻起，從而達到冷卻均勻的目的。冷卻后的物料從出料口流出，隨著電動機的不斷旋轉，物料不斷進入方能實現大批量生產。
結構概述
整機可分為五大部分：
1.托架部分：整個機體轉動部分都由托架支撐，受力較大。因此該機托輪架部分均采用中碳鋼板、槽鋼焊接而成，并通過了嚴格的工藝要求，已達到本機所使用的目的。除此外重要的是固定在架子上的托輪，因考慮到其與機體滾帶會產生較大摩擦，我廠特意選用高品質防腐、耐磨材料，大大提高了本機的使用的壽命，托輪架也采用鑄造一體技術。另在托輪架四角設有吊裝鉤，便于裝卸運輸。
2.傳動部分：整臺冷卻機傳動部分是優為重要的整個機體的工作都有此而行。傳動架均采用高品質槽鋼焊接而成，并通過了嚴格的質量要求。安裝在傳動架上的主電動機和減速機均選用ISO產品，質量可靠。電動機帶動皮帶輪、三角帶、減速機傳動給主軸，使機體工作，其中傳動減速機于主軸工作部分，采用尼龍注銷聯接器相咬合傳遞驅動。
3.大齒圈：固定在機體上，與傳動小齒輪相齒合，相向帶動機體工作，其采用高科技耐磨材料，使本機使用壽命更長。
4.滾帶：固定于機體兩側，以支撐整個機體。
5.機體部分：整臺冷卻機中重要的就是機體部分，其采用中碳鋼

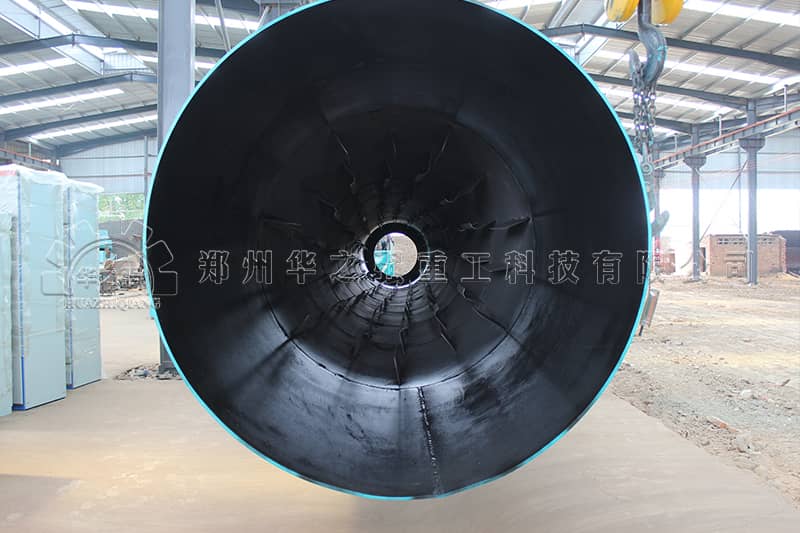

6.板焊接而成，內置揚料板采用耐磨材料，分布及角度設計合理，并通過嚴格的質量控制和特定的工藝要求，使物料揚起形成幕布，達到散熱和散水粉的目的。以達到本機所使用的目的。
技術參數
生產能力（t/h）
主電機
主減速機
重
功率
型號
型號
速比
LQ10100
1-3
5.5
Y132L2-4
ZQ250
23.34
(3.8)
LQ12120
3-5
7.5
Y132M-4
ZQ350
23.34
(5.7)
LQ15150
5-7
15
Y160L-4
ZQ400
23.34
(9.7)
